PA66成鹽的制備：由二元酸和二元胺制取尼龍時，需要嚴(yán)格控制原料配比為等摩爾比，才能得到分子量較高的聚合物，因此，在生產(chǎn)中必須先把己二酸和己二胺混合制成尼龍66鹽。尼龍66鹽的制備是分別把己二胺的乙醇溶液與己二酸的乙醇溶液在60℃以上的溫度下攪拌混合，中和成鹽后析出，經(jīng)過濾、醇洗、干燥，最后配制成63%左右的水溶液，供縮聚使用。

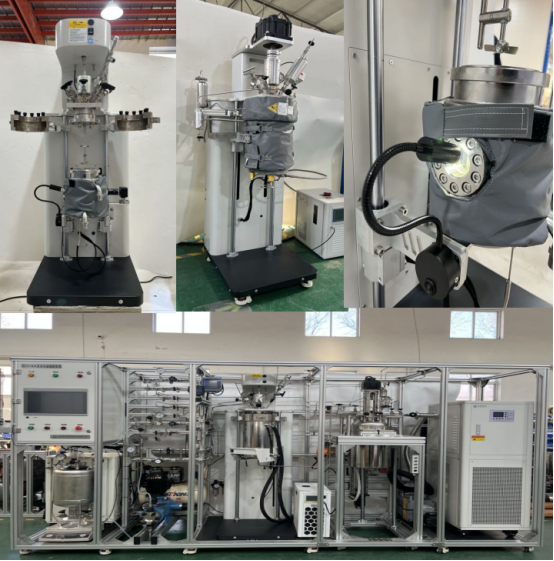

聚合成鹽反應(yīng)釜，可配置藍寶石晶體，雙面視鏡，觀察成鹽具體情況。

PA聚合成鹽反應(yīng)釜，制備尼龍可采用間歇縮聚法和連續(xù)縮聚法，其中采用間歇縮聚法制備尼龍時,通常把尼龍鹽配成50%-60%的水溶液并加入反應(yīng)釜中,同時,還要加入分子量調(diào)節(jié)劑(一般為乙酸,也可以為二乙酸),反應(yīng)釜內(nèi)溫度一般控制在230°左右,壓強1.7-1.8MPa,保壓時間2h左右進行預(yù)濃縮使生成低分子量的聚合體,然后逐步泄壓,排出水蒸氣,隨著水分子不斷排出,溫度逐步提高,壓強逐步下降,壓強達到0.1MPa左右,保持45分鐘,溫度控制在280°以下,防止降解,配出水分后進行最后縮聚。反應(yīng)釜內(nèi)設(shè)置有攪拌器,在反應(yīng)的過程中,需要通過攪拌器持續(xù)對溶液進行攪拌以確保溶液受熱均勻,世紀(jì)森朗聚合反應(yīng)釜，攪拌器的擺動幅穩(wěn)定,攪拌器與反應(yīng)釜蓋之間結(jié)合緊密,反應(yīng)釜內(nèi)部保壓平穩(wěn),并且反應(yīng)釜的內(nèi)部不存在攪拌死角,溶液受熱不均勻，產(chǎn)品尼龍制備的質(zhì)量好。

世紀(jì)森朗成鹽反應(yīng)釜尼龍聚合，成鹽可視反應(yīng)釜，聚合反應(yīng)系統(tǒng)，真空系統(tǒng)，脫水系統(tǒng)，增粘系統(tǒng)，切粒造粒。聚脂反應(yīng)裝置，新材料合成系統(tǒng)，新材料腐蝕測試裝置。
